[Auto CAD]Lisp?리습? 그게 뭐죠?(부제:단순작업, 반복작업 최소화)

안녕하세요 건부남(건축하는 부부 남편)입니다

 ㅎㅎㅎ

추석연휴가 얼마 남지 않았네요~

코로나 때문에 난리도 아닌 상황에서

(2020년 글쓴기준입니다ㅎㅎ)

다들 힘내시고 재정비하여

본연의 업무를 다시 하실 수 있으시길 바라겠습니다.

1-1. 어렵게 설명

  AutoLISP는 설계 작업을 자동화하는 응용프로그램 인터페이스입니다. AutoLISP 응용프로그램이 로드되면 열려 있는 각 도면에 대한 고유한 이름 공간에서 작동합니다. 이름 공간은 각 도면마다 고유한 AutoLISP 응용프로그램이 다른 도면의 AutoLISP 응용프로그램과 충돌하는 기호나 변수 이름 및 값을 갖지 않도록 하는 단절된 환경입니다. 예를 들어, 다음 코드 행은 열려 있는 각 도면에서 실행될 때 a 기호에 서로 다른 값을 설정합니다. (Auto CAD 도움말중)

1-2. 간단하게 설명

  엑셀을 많이 다루셨던 분들은 VBA를 많이 들어 보셨을 겁니다. 엑셀의 반복되는 노가다성 일들을 조금더 효율적으로 하기 위해 프로그래밍언어를 사용하여 매크로로 작업을 하는 것을 말하는데요, 일종의 VBA의 개념과 같다고 보시면됩니다.

1-3. 쉽게 설명

  1) 단순 노가다작업(반복되는) 캐드 명령어 및 업무를 단순화
  2) 캐드의 기본 기능을 활용한 여러가지 추가 기능을 캐드 응용프로그램

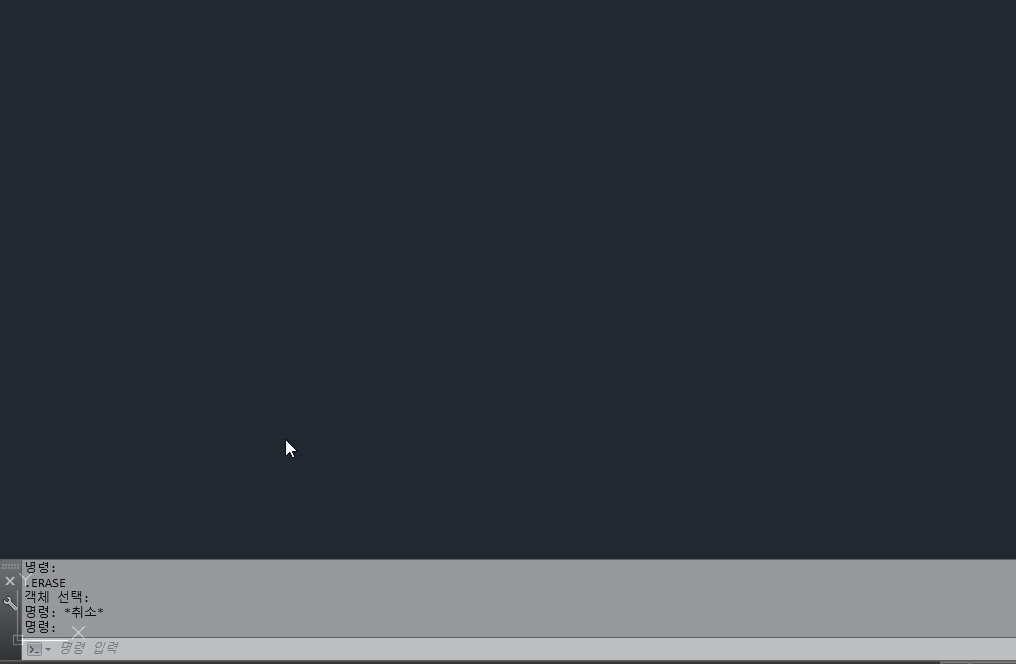

2-1. 캐드를 실행 후 명령어 창에 appload 명령어를 친다

2-2. 응용프로그램 로드/언로드에서 시작하기 세트에 원하는 리습을 등록한다(캐드시작시 바로적용)

2-3. 캐드를 재실행 한 후 원하는 리습을 응용하여 작업한다. 끗!!

1. 선택한 객체 면적구하기
2. 선택한 객체 길이구하기
3. layer 선택(선택한것만 켜기/끄기, 모든레이어 켜기, 레이어 리스트만들기 등)
4. X, Y 좌표 따기
5. 한글깨짐 변환하기
6. 숫자증가 텍스트 입력

등등 무궁무진한 Lisp

다음장에는 몇가지 제가 사용하는

유용한 리습들을 공유해 드리겠습니다^^

궁금하시거나 모르시는 부분 있으면

댓글 남겨주시면

답변드리겠습니다 ㅎㅎㅎ

일본식 건축용어 정리

안녕하세요 건축하는 남편입니다.

현장(필드)에서 열심히 고생하시는 분들을 위해 건축용어를 정리하여봤습니다.

1. 자주 사용하는 건축용어(Top 60 : 필수)

2. 알아두면 나중에 써먹는 용어

제가 처음으로 건축기사 시작 할 때

직장 상사(공사대리님, 공사과장님) 및 협력업체(소장 및 반장)님들의 대화가

마치 외계어 처럼 들리는 경험을 하였었는데요.....

저는 왜 이런 용어를 학교에서는 알려주지 않았는지...... 원망하였습니다.

건축의 일본식 잔재이긴 하지만 현장의 의사소통영역이라

아무래도 모르는것 보단 알고 사용 하는 것이 좋을꺼 같아서

뭣도 모르고 알아듣지도 못했던 용어들을 정리하여 봤습니다.

다들 참고하시어 업무에 도움이 되었으면 좋겠습니다.

^^

●와이어로프 안전사항

1. 와이어 로프의 구성

▶ 와이어로프의 구성 : 심, 가닥(strand), 소선(wire)
▶ 소선의 재료 : 탄소강(인장강도 150~180kg/m)
▶ 심(core)의 재료 : 섬유, wire strand core,    independent wire rope core

2. 와이어 로프 꼬는 방법

▶ 보통꼬임(ordinary Lay) : 와이어로프의 꼬임과

    스트랜드의 꼬임의 방향이 반대

▶ 랭꼬임(Langs Lay): 와이어로프의 꼬임과 스트랜드가

    같은 방향

※ 꼬임 특징

▶ 랭꼬임(Langs Lay) 로프는 보통꼬임(ordinary Lay)의

    로프보다 사용 시 표면 전체가 균일하게 마모됨으로 인하여

    수명이 다소 길며,

▶ 거기에 비해 보통꼬임(ordinary Lay)의 로프는 랭꼬임

    (Langs Lay) 로프에 비하여 더 한층 유연하여 EYE작업

    을 쉽게 할 수 있다.

3. 와이어로프의 안전율

※ 와이어로프 인양 하중 약산식

  인양 최대하중= 지름 X 지름 X 8

   예) 15MM = 15 X 15 X 8 = 1800kg

   예) 20MM = 20 X 20 X 8 = 3200kg

4. 와이어로프의 교체기준

• 이음매가 있는 것

• 와이어로프의 한 꼬임에서 끊어진 소선의 수가 10% 이상인 것

• 지름의 감소가 공칭 지름의 7%를 초과한 것

• 꼬인 것

• 심하게 변형 또는 부식된 것

5. 와이어로프의 가공방법

  5-1. 클립가공

  5-2. 록크가공

  5-3. 소켓가공

  5-4. EYE 스플라이 가공

●실링벨트 안전사항

1. 실링벨트의 구성 및 특징

  1-1.실링벨트란?

    고강력 다중 방직 섬유사로 만들어진 벨트로서 무거운 화물을 인양장비등으로 이동하거나 들어 올리는 용도로 사용되는 것임.

  1-2.실링의 구성

• EYE고리
• 몸체
• 봉제부
• 기타 쇠걸이

 1-2.실링의 특징

  a. 취급이 용이

  b. 가볍고 보관이 용이

  c. 제품에 손상을 주지 않는다.

※ 실링벨트 사용 시 주의사항

▶ 손상이 있는 슬링을 사용하지 말 것.

▶ EYE부분을 보호하지 않은 상태에서 과부하 사용 환경에서 조여 매달아

    사용하지 말 것.

▶ 슬링을 운반할 때 끌지 말 것.

▶ 매듭을 짓지 말 것.

▶ 슬링에 짐을 적재할 때 꼬지 말 것.

▶ 특히, 마찰 및 절단이 일어날 수 있는 벨트 부분에 보호 아대없이 날카로운

    모서리를 가진 부위에 슬링을 사용하지 말 것.

▶ 낚아채거나 갑작스러운 부하 적재를 피할것피할 것.

▶ 부하가 안정된 후 들어 올릴것올릴 것.

▶ 슬링은 기후조건, 일광 또는 자외선의 영향을 받지 않도록 보관할 것.

▶ 불 또는 다른 열원 근처에 슬링을 말리거나 보관하지 말것.

▶ 후크 해지장치를 올바로 사용할 것.

 1-3.관리방법

• 전용 보관대에 걸어 보관하되, 로프 상단에 직경과 최대 사용하중을 기록한다.
• 와이어로프에 bend나 tag를 부착 사용 하중을 표시하고, 생상을 패인팅 하여 자체검사 결과를 표시한다.
• 사용 시 소손, 파단, 킹크, 변형 및 부식이 확인된 와이어로프는 절단하여 폐기한다.
• 습기가 없고 환기가 잘 되는 지붕이 있는 곳에 보관한다.
• 고열, 해풍 및 직사광선은 피한다.
• 사용한 와이어로프는 모래, 흙 등 이물질을 제거 한 수 그리스로 도포하여 보관한다.
• 눈에 자 띄고 사용이 빈번한 장소에 보관한다.

●샤클의 안전사항

 ※샤클의 사용기준

• 나사붙이 핀은 끝까지 조였을 때 샤클 몸체에 보이는 나사부의 길이는 1산을 초과 하여야 한다.

• 샤클에 표시된 등급, 사용하중 등을 확인 후 사용한다.

• 샤클은 반드시 사용하중 이하에만 사용하여야 한다.

• 샤클의 볼트, 너트 핀은 규격품을 사용하여야 한다.

• 샤클을 다른 부재에 용접하여 사용해서는 안된다.

• 샤클 몸체 직경이 5% 이상 마모된 것은 사용해서는 안된다.

• 샤클의 표면은 매끄럽고 해로운 금, 터짐, 흠 등의 결점이 없어야 한다.

[안전제도/정부지원]화재폭발 예방설비 국가지원 알아보기(100%국가지원, 한도 3000만원(30,000,000원) / 지원 대상은? 규모는? 상세히 알아보기

  안녕하세요 2020년 여름 기나긴 장마가 끝나고 가을이 되었습니다. 이번 포스팅은 제조업, 건설업의 화재폭발 예방설비 국가지원에 대해서 알아보려고 합니다. 최근들어 전국 각 지역들에서 화재 및 폭발로 인한 대형 사고가 빈번하게 일어나고있습니다. 이로인하여 재산 및 인명피해가 잇달아 발행함에 따라서 유사사고 재방 방지를 위하여 50인 미만 사업장에 재해 예방 지원 혜택이 대폭 확대 되었습니다.

  해마다 화재 및 폭발사고로 인한 산업재해는 끊이질 않고 있습니다. 안전보건공단에 따르면 지난해 우리나가 전국의 화재폭발 사고 재해자 수는 500명 가까이 되고, 사망자는 30명이 넘고 있습니다.  산업현장에서 화재/폭발 사고는 빈도수가 낮은 편이긴 하지만, 사고 발생 시 엄청난 재산상의 피해와 다수의 사망자가 나올 수 있어서 고위험 사업장에 대한 관리가 절대적으로 필요하며, 필요 설비장비 등의 구축으로 안전한 작업이 필수적으로 선행되어야 합니다.

  이에 안전보건공단(www.kosha.or.kr)에서는 2020년 7월 29일 이후부터 위험물질을 취급하는 건설·제조업 공장의 화재폭발을 예방하고자 정부에서 지원 금액 한도(2,000만원→3,000만원) 및 구매비용 비율(70%→100%)을 확대하여 지원합니다.  최근 지원 혜택 확대로 100%지원이 가능하게 되었으니 산재보험을 가입한 상시근로 50인 미만의 사업장이라면 정부 지원의 보조금으로 화재폭발을 예방해보시길 바랍니다.

<지원대상>지원품목 및 기준 (건설현장)

1. 지원대상

  : 건설업 등록증(건설산업기본법)을 보유한 상시근로자 50인 미만 건설업 본사 등 산재보험 완납 사업장

  ※ 지원제외대상 : 산재보험가입 업종 중 건설업(400**), 상호출자제한 기업집단 소속회사, 공공단체, 전년도 시공능력평가액순위 상위 700위 이내 토목·건축건설 업체, 산재보험 미가입(체납) 사업주 등은 지원불가  ※ 본사에서 현장 반출입 대장 작성 등 책임관리 실시(임의처분, 손망실 시 환수조치함)

<지원대상>지원품목 및 기준 (건설현장 외 제조업·서비스업 등 고위험 업종)

1. 지원대상

  : 상시근로자 50인 미만 인화성물질을 제조·사용·취급 사업장 및 물류창고(냉동·냉장 포함) 등 화재·폭발 고위험 사업장

  ※ 지원제외대상 : 산재보험가입 업종 중 건설업(400**), 상호출자제한 기업집단 소속회사, 공공단체, 전년도 시공능력평가액순위 상위 700위 이내 토목·건축건설 업체, 산재보험 미가입(체납) 사업주 등은 지원불가  ※ 방폭시설 및 내화구조 시공 등 공사품은 원가계산 전문기관을 통한 공사원가계산서 제출(미제출 시 보조금 지원불가, 원가계산비용 지원 불가)

  해당되시는 사업장이시라면 아래 링크를 통하여 쉽게 정부보조금을 신청 하실수 있습니다. 보조금은 예산소진 시까지(선착순)이므로 빠르게 신청하셔서 사업장에 많은 도움이 되시길 바랍니다^^
